Comment isoler un coffre de volet roulant en rénovation ?

Un coffre de volet roulant ancien, non isolé ou mal calfeutré peut constituer un point faible au niveau de la fenêtre. En hiver, la chaleur s’échappe plus facilement par ses parois et des infiltrations d’air peuvent accentuer la sensation de froid dans la pièce.

Pour améliorer l’isolation, pas besoin de remplacer systématiquement le volet roulant. Lorsque le coffre est accessible et que l’espace autour du tablier le permet, vous pouvez intervenir directement à l’intérieur avec une plaque isolante adaptée au coffre de volet roulant.

C’est précisément le rôle de l’ISOFLEX : créer une enveloppe isolante autour du tablier tout en préservant l’espace nécessaire à son enroulement.

Dans ce guide, nous vous expliquons comment diagnostiquer le coffre, choisir entre ISOFLEX 13 et 30 mm, prendre les bonnes mesures et réaliser la pose étape par étape.

À retenir

Avant de choisir l’épaisseur d’ISOFLEX, remontez complètement le volet et mesurez l’espace réellement disponible autour du tablier. Une fois l’isolant posé, conservez 5 à 10 mm minimum entre le tablier et l’ISOFLEX pour ne pas gêner son déroulement ni son enroulement.

Pourquoi isoler un coffre de volet roulant ?

Limiter les pertes de chaleur au niveau de la fenêtre

Les coffres de volets roulants anciens peuvent être peu ou pas isolés. Lorsqu’ils sont directement en contact avec l’extérieur, leurs parois créent alors une discontinuité dans l’isolation autour de la fenêtre.

En hiver, cette zone favorise les transferts de chaleur vers l’extérieur. Une paroi intérieure froide accentue également l’inconfort ressenti à proximité de la fenêtre.

Ajouter un isolant dans le coffre permet de traiter ce point faible sans remplacer le volet roulant complet.

Avec l’ISOFLEX, les pertes d’énergie au niveau du coffre peuvent être réduites jusqu’à 66 % dans les conditions de performance du système. Cette valeur concerne bien le coffre traité : elle ne signifie pas 66 % d’économie sur la consommation totale de chauffage du logement.

Réduire les infiltrations d’air

Isolation thermique et étanchéité à l’air sont complémentaires.

L’isolant limite les transferts de chaleur à travers les parois. Le traitement des jonctions permet, lui, de réduire les passages d’air parasites au niveau des raccords du coffre.

C’est pourquoi une bonne mise en œuvre ne consiste pas simplement à glisser une plaque à l’intérieur du caisson. Il faut également :

• ajuster correctement les différents morceaux d’isolant ;
• traiter les jonctions ;
• isoler les extrémités lorsque la configuration le nécessite ;
• conserver une continuité aussi régulière que possible autour du tablier.

Une entrée d’air destinée à la ventilation du logement doit en revanche rester fonctionnelle : elle ne doit pas être condamnée lors de l’isolation.

Gagner aussi en confort acoustique

Le coffre constitue également une zone de transmission possible des bruits extérieurs.

L’ISOFLEX contribue donc à la fois à l’isolation thermique, à l’étanchéité et au confort acoustique. La solution permet une amélioration acoustique pouvant atteindre 6 dB selon la configuration du coffre et le montage réalisé.

Des essais acoustiques en laboratoire confirment l’intérêt du principe : sur le coffre testé, l’indice Dn,e,w passe de 52 dB sans isolation à 56 dB avec une plaque de 13 mm et à 57 dB avec une plaque plus épaisse. Les performances obtenues dépendent donc de la composition du coffre et de la mise en œuvre.

Votre coffre de volet roulant est-il adapté à une isolation ISOFLEX ?

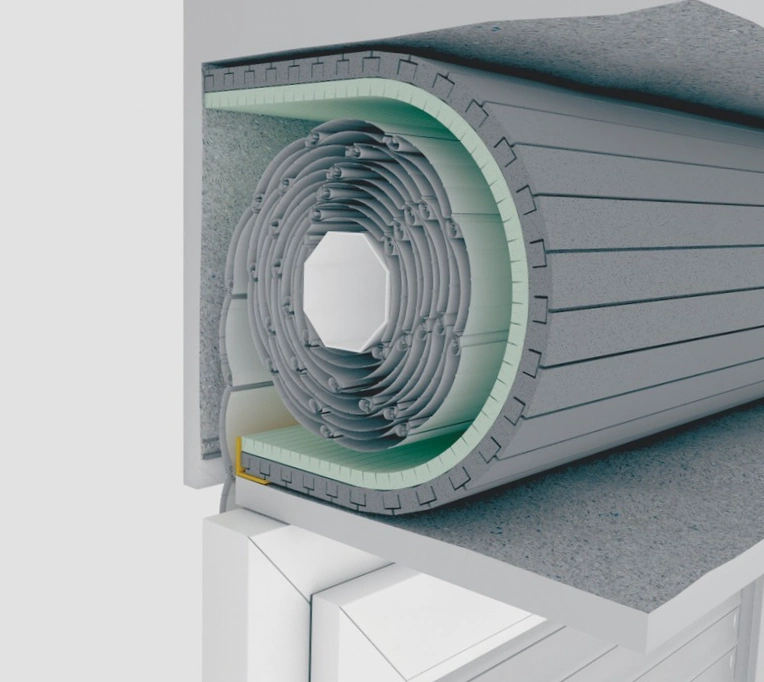

ISOFLEX : comment fonctionne cette plaque isolante pour coffre de volet roulant ?

ISOFLEX est spécialement conçu pour le calfeutrement et l’isolation des coffres de volets roulants en rénovation. Les plaques disponibles sur 4ROLL mesurent 1 000 × 790 mm et existent en 13 et 30 mm d’épaisseur.

Chaque plaque associe deux matériaux isolants :

• une face grise en Neopor® ;
• une face verte en Styropor®.

Sa conception flexible permet de découper la plaque aux dimensions du coffre, puis de lui faire suivre sa géométrie. L’objectif n’est donc pas de remplir tout le coffre avec de l’isolant : ISOFLEX vient envelopper l’espace d’enroulement tout en laissant le tablier fonctionner librement.

Cette conception offre trois avantages particulièrement utiles en rénovation :

• adaptation aux dimensions du coffre existant ;
• faible encombrement ;
• isolation thermique et acoustique associée à un traitement de l’étanchéité.

ISOFLEX 13 ou 30 mm : quelle épaisseur choisir ?

Le réflexe « plus épais = forcément mieux » ne fonctionne pas dans un coffre de volet roulant.

L’isolation doit rester compatible avec le diamètre du tablier complètement enroulé. Une plaque trop épaisse risque de provoquer des frottements ou de perturber le fonctionnement du volet.

ISOFLEX 13 mm pour les coffres où la place est limitée

ISOFLEX 13 mm est adapté aux configurations où l’espace libre autour du tablier est réduit. La plaque mesure 1 000 × 790 × 13 mm et 4ROLL la propose en lot de 10 plaques.

Voir ISOFLEX 13 mm

ISOFLEX 30 mm lorsque le coffre offre suffisamment d’espace

Avec davantage d’espace disponible, ISOFLEX 30 mm permet de mettre en œuvre une isolation plus épaisse.

Deux conditionnements sont disponibles :

• lot de 5 plaques pour les chantiers ponctuels ;
• palette de 38 plaques pour les besoins plus importants ou récurrents.

Voir ISOFLEX 30 mm – lot de 5

Voir ISOFLEX 30 mm – palette de 38

La règle des 3 contrôles avant de commander

Comment prendre les mesures avant de poser ISOFLEX ?

1. Ouvrez et inspectez le coffre

Avant de mesurer, vérifiez :

• l’état des parois ;
• la présence d’humidité ;
• l’état du tablier ;
• la position de l’axe et du moteur ;
• le passage de la sangle ou des câbles ;
• les éléments qui devront rester accessibles après intervention.

Cette vérification vous permet également d’anticiper les futures découpes.

2. Remontez complètement le tablier

C’est indispensable.

Un tablier déroulé occupe peu d’espace dans le coffre. Une fois complètement remonté, son diamètre d’enroulement augmente fortement. Toutes les mesures d’encombrement doivent donc être prises volet remonté.

3. Relevez les dimensions intérieures

Mesurez la longueur du coffre et chacune des surfaces à couvrir. Reportez ensuite ces dimensions directement sur ISOFLEX. Si une sangle ou un câble moteur traverse la zone à isoler, prévoyez la découpe correspondante.

Comment poser ISOFLEX dans un coffre de volet roulant ?

1. Découpez la plaque aux dimensions du coffre

Reportez vos mesures sur ISOFLEX puis réalisez les découpes nécessaires.

Travaillez précisément autour :

• des câbles ;
• de la sangle ;
• des supports ;
• des fixations ;
• des passages techniques.

Une découpe propre facilite la continuité de l’isolation et limite les zones de fuite d’air.

2. Présentez ISOFLEX avant de le fixer

Faites toujours un montage à blanc.

Placez la plaque dans le coffre puis contrôlez :

• le dégagement avec le tablier ;
• l’absence de contact avec l’axe ;
• le passage libre des câbles ;
• l’accessibilité du mécanisme ;
• la position des différents raccords.

Il est beaucoup plus simple de corriger une coupe avant la fixation définitive.

3. Respectez le sens de pose

Le sens d’ISOFLEX dépend de son épaisseur :

• avec ISOFLEX 13 mm, placez la face grise en Neopor® vers le tablier ;
• avec ISOFLEX 30 mm, placez la face verte en Styropor® vers le tablier.

4. Mettez en place et maintenez l’isolation

Une fois les découpes validées, positionnez les différents éléments.

Selon la configuration du coffre, la plaque nécessite un dispositif de maintien au niveau du linteau et au-dessus du dormant. Une équerre, un liteau ou une entretoise peut notamment assurer ce maintien. Veillez à ne jamais introduire un élément de fixation dans la zone d’enroulement du tablier.

5. Soignez les raccords

Lorsque plusieurs morceaux de plaque sont nécessaires, traitez soigneusement leurs jonctions.

Les raccords entre panneaux et les zones en butée doivent être collés de manière étanche avec une mousse de montage adaptée à l’application. Une isolation performante repose autant sur sa continuité que sur son épaisseur.

6. Complétez l’isolation des faces latérales

Les joues du coffre peuvent rester directement exposées si vous ne traitez que la partie principale.

Les embouts rigides ISOFLEX de 360 × 300 × 15 mm permettent d’isoler ces faces latérales. Ils sont fabriqués en Neopor® rigide et peuvent être adaptés à la configuration du coffre.

Voir les embouts ISOFLEX pour faces latérales

7. Préservez l’accès au mécanisme

N’oubliez pas qu’un volet roulant reste un équipement mécanique. Le moteur, l’axe, les attaches ou le câblage pourront nécessiter une intervention ultérieure.

Une astuce simple consiste à prévoir un volet d’inspection dans l’isolant : découpez une partie accessible qui pourra être retirée pour la maintenance puis remise en place après l’intervention.

8. Testez le volet avant de refermer

Avant de remettre la trappe :

1. montez complètement le volet ;
2. redescendez-le ;
3. répétez l’opération plusieurs fois ;
4. écoutez d’éventuels frottements ;
5. vérifiez que le tablier ne touche jamais ISOFLEX ;
6. contrôlez le maintien de l’ensemble.

Tout fonctionne normalement ? Vous pouvez refermer le coffre.

ISO-SANFLEX : quand isoler aussi la sous-face du coffre ?

Pour un coffre tunnel avec une trappe de visite par le dessous, nous vous orientons vers ISO-SANFLEX 30 mm.

Cette solution associe :

• une plaque isolante souple de 1 000 × 790 × 30 mm pour traiter l’intérieur du coffre ;
• une plaque rigide en Neopor® de 1 000 × 240 mm pour isoler la sous-face située au-dessus du couvercle.

Vous pouvez ainsi traiter les deux zones tout en conservant l’accès nécessaire à la maintenance du volet roulant.

Voir ISO-SANFLEX 30 mm avec sous-face

Les erreurs à éviter lors de l’isolation d’un coffre de volet roulant

Choisir l’épaisseur avant de mesurer

Un ISOFLEX 30 mm ne sera pas plus performant s’il empêche le volet de fonctionner correctement. Mesurez d’abord, choisissez ensuite.

Mesurer avec le volet descendu

Vous risquez de surestimer largement la place disponible. Le tablier doit être complètement enroulé lors de la prise de cotes.

Laisser ISOFLEX toucher le tablier

Un contact peut provoquer :

• des frottements ;
• du bruit ;
• un déplacement de l’isolant ;
• un mauvais enroulement ;
• une usure prématurée.

Gardez les 5 à 10 mm minimum prévus.

Négliger les faces latérales et les raccords

Une plaque parfaitement ajustée au centre mais laissant les côtés ouverts ne forme pas une isolation continue. Pensez aux joues, angles et raccords.

Condamner l’accès au volet

Une isolation difficilement démontable compliquera fortement une future opération de dépannage. Anticipez la maintenance dès la découpe.

Isoler sur un support humide

L’isolation ne règle pas une infiltration d’eau. Identifiez et corrigez sa provenance avant de fermer le coffre.

Boucher une entrée d’air

Une entrée d’air prévue pour la ventilation n’est pas une fuite à supprimer. Laissez-la fonctionnelle.

Quelles performances attendre d’une isolation ISOFLEX ?

Jusqu’à 66 % de déperditions d’énergie en moins au niveau du coffre

ISOFLEX permet de réduire jusqu’à 66 % les pertes d’énergie au niveau du coffre de volet roulant.

Le niveau de performance obtenu sur chantier dépend toutefois de paramètres très concrets :

• l’état initial du coffre ;
• l’épaisseur disponible ;
• la continuité de l’isolation ;
• la qualité des raccords ;
• l’étanchéité à l’air ;
• la configuration de la fenêtre.

Important : ce gain concerne le coffre traité. Il ne correspond pas à une réduction de 66 % de la consommation de chauffage de la maison.

Une isolation acoustique en complément

ISOFLEX améliore également le comportement acoustique du coffre, avec un gain pouvant atteindre 6 dB selon la configuration. Ce bénéfice est particulièrement intéressant lorsqu’un ancien coffre constitue un point faible face aux bruits extérieurs.

Quel ISOFLEX choisir pour votre chantier ?

Isoler un coffre sans remplacer le volet : une rénovation ciblée et efficace

Un coffre de volet roulant mal isolé n’impose pas forcément le remplacement de toute la fenêtre ou du volet.

Lorsque l’installation est en bon état, ISOFLEX permet d’intervenir directement sur le point faible : le coffre.

Pour réussir votre chantier, retenez quatre réflexes :

• diagnostiquez le coffre avant d’intervenir ;
• prenez les mesures avec le tablier complètement enroulé ;
• choisissez l’épaisseur compatible avec l’espace disponible ;
• soignez les raccords tout en conservant l’accès au mécanisme.

ISOFLEX 13 ou 30 mm, embouts latéraux ou ISO-SANFLEX : nous vous proposons plusieurs configurations pour adapter l’isolation au coffre que vous rencontrez sur chantier.
