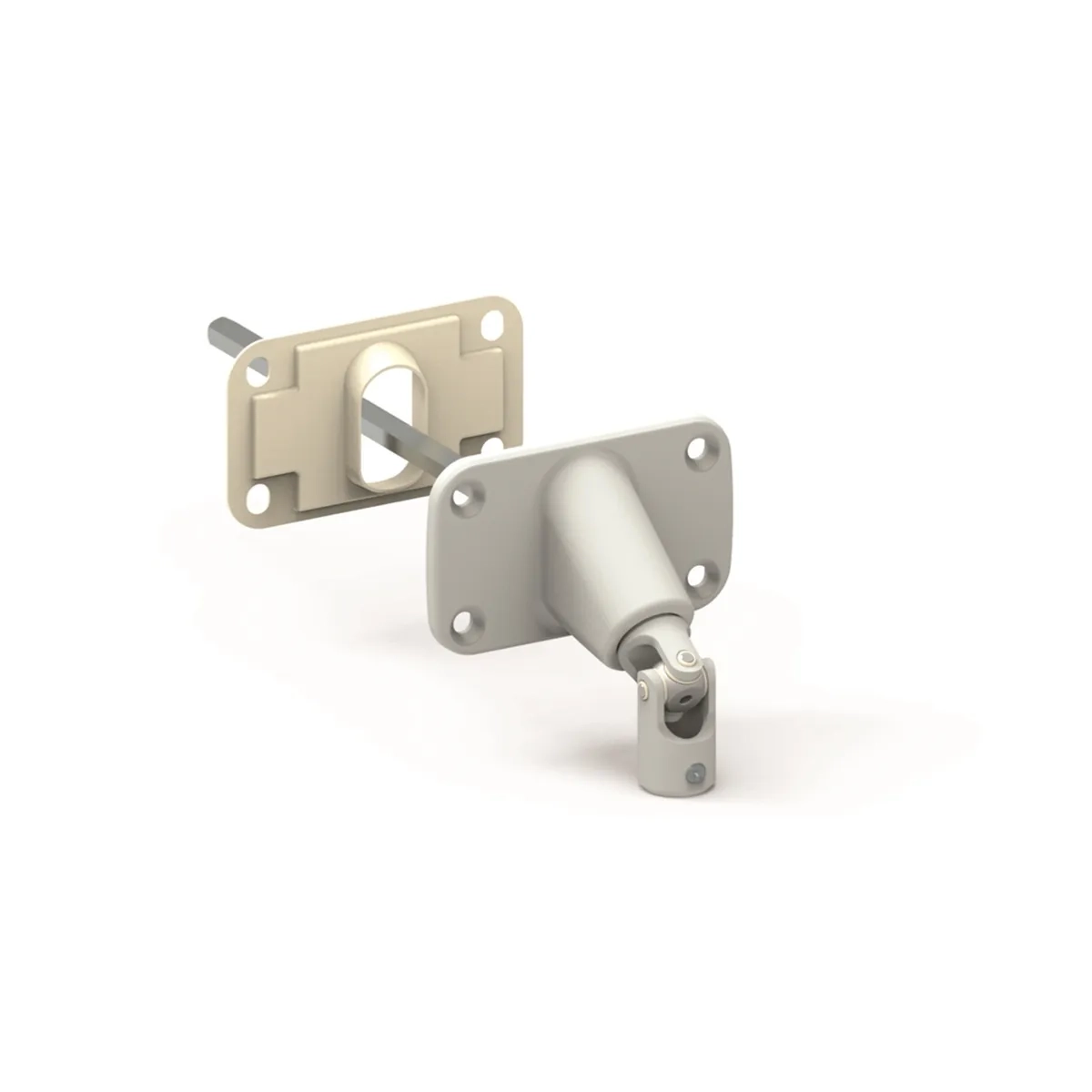

Sortie de caisson double, tige 6P7 long. 355 mm, pour manivelle Ø12, blanc
Code: D591MB
Caractéristiques
Informations générales
Garantie(s)
2 ans
Code Article
1006581
Marque
Zurflüh-Feller
Référence fournisseur
D591MB
Référence étendue
D591MB
Coloris
Coloris
Blanc
Caractéristiques techniques
Type de produit
Sortie de caisson
Composant de sortie de caisson
Sortie de caisson
Type de pose préconisé
En façade
Type de cardan
Double
Profil tige de sortie
6 pans de 7 mm
Longueur tige de sortie (mm)
355
Forme du cardan pour raccord vers manivelle
Rond femelle Ø 12 mm
Diamètre de tige oscillante compatible
Ø 12 mm

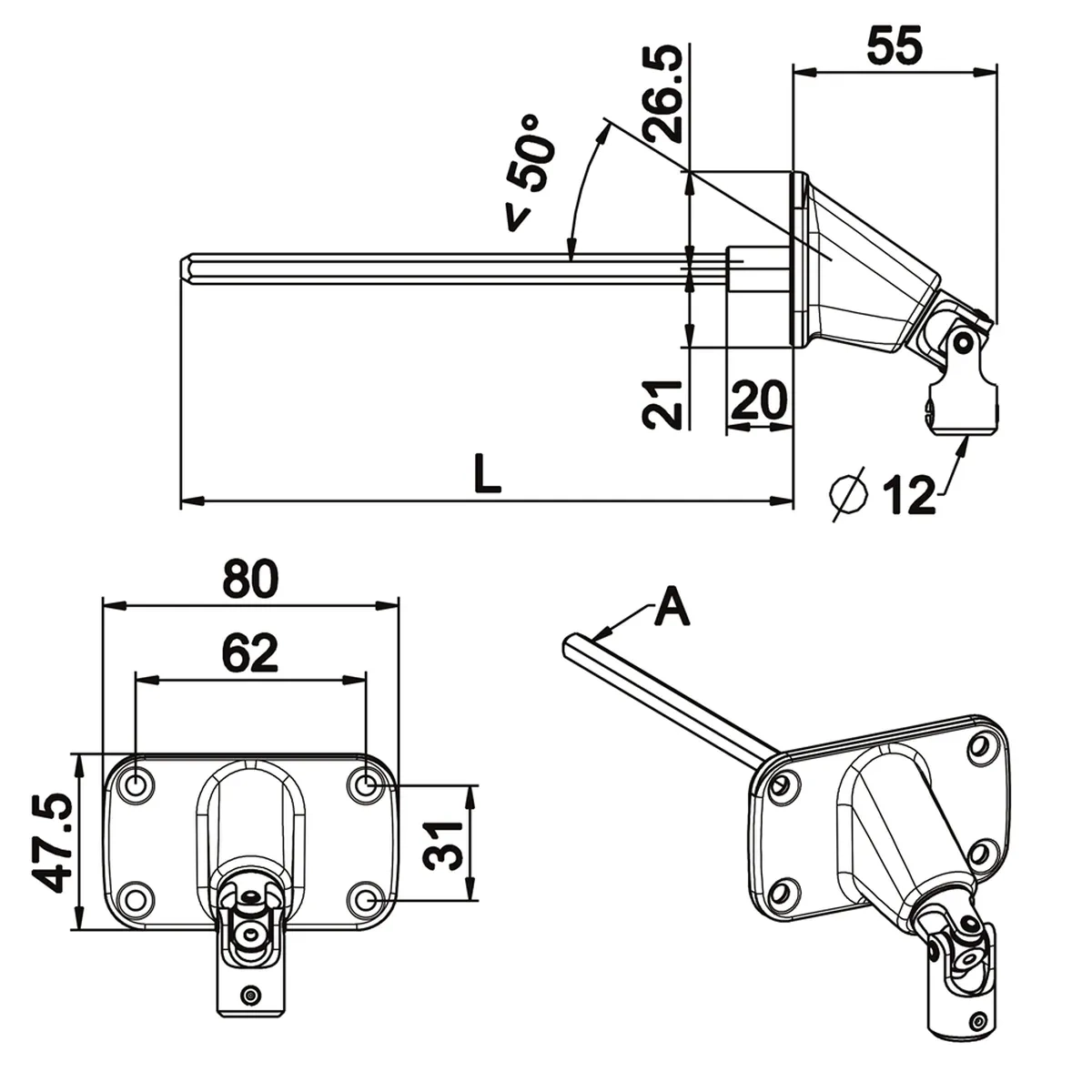

Dimensions de la platine (mm)
80 x 47,5 mm
Caractéristiques techniques
Matières :Bati : zamak
Coquille : en acier revêtu
Axes et rotule : en acier et aluminium
Palier pour axe : polyamide chargée fibre de verre et teflon
Tige de sortie : acier zingué passivé
Manchon d'étanchéité : élasthomère teinté naturel
Ensemble monté sur roulement à billes acier étanche graissé à vie
Description
A quoi sert une sortie de caisson ?
Une sortie de caisson pour volet roulant se compose de 3 éléments principaux :
- La genouillère (ou cardan), qui permet de faire le lien entre la manivelle et la sortie de caisson
- La platine
- La tige de sortie, elle s’intègre dans le treuil, à l’intérieur du volet
La sortie de caisson permet le mouvement de montée et descente du tablier de volet roulant puisqu’elle assure le lien entre la manivelle (autrement appelé tige oscillante) et le treuil.
Une sortie de caisson pour volet roulant se compose de 3 éléments principaux :
- La genouillère (ou cardan), qui permet de faire le lien entre la manivelle et la sortie de caisson
- La platine
- La tige de sortie, elle s’intègre dans le treuil, à l’intérieur du volet
La sortie de caisson permet le mouvement de montée et descente du tablier de volet roulant puisqu’elle assure le lien entre la manivelle (autrement appelé tige oscillante) et le treuil.
